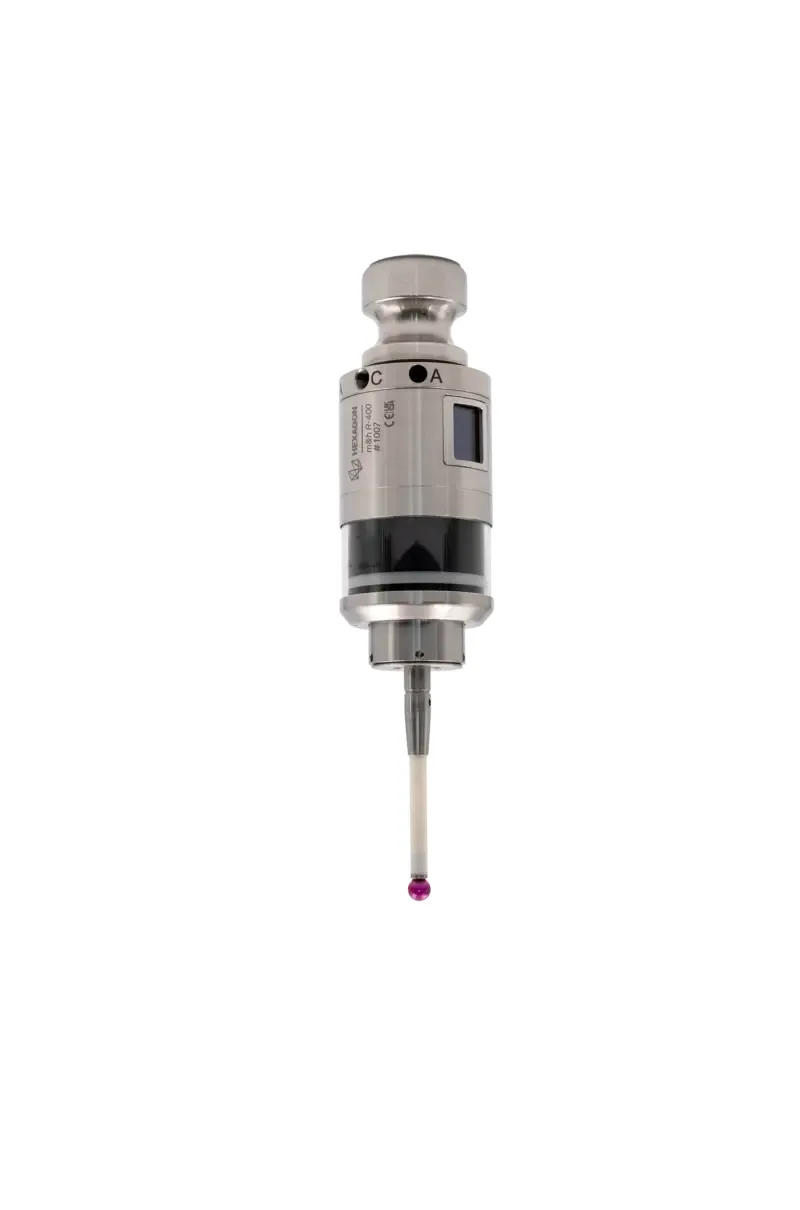

Hexagon TP-R-400
Hexagon TP-R-400 — радиоволновой контактный измерительный щуп для станков с ЧПУ, предназначенный для измерения геометрии деталей, установки базовых точек и контроля параметров обработки непосредственно в рабочей зоне станка.
Щуп работает по триггерному принципу: при касании поверхности происходит срабатывание датчика, и сигнал передается по радиоканалу на приемник (например, RC-R-100).
Благодаря модульной конструкции устройство может использовать различные измерительные модули, удлинители и стилусы, что позволяет адаптировать систему под разные задачи и требования производства.
Особенности и преимущества
- Радиоканал 2.4 ГГц — стабильная передача данных без кабелей и прямой видимости.
- Двусторонняя связь — управление щупом и передача измерительных данных.
- Модульная конструкция — различные измерительные модули (PP, MY, HPP) и конфигурации.
- Поддержка высокоточных модулей (HPP) — применение лазерной триангуляции для повышения точности.
- Индикация состояния через световое кольцо — визуальный контроль работы системы.
- Встроенный дисплей и управление — настройка параметров непосредственно на щупе.
- Технологии MDR и AFS — высокая скорость передачи и защита от помех.
- Возможность трансформации в tool setter — при использовании базовой плиты.
- Компактное исполнение — подходит для станков с ограниченным пространством.
Функциональные возможности
- Измерение геометрии деталей (кромки, отверстия, пазы, поверхности).
- Определение нулевой точки и базирование.
- Контроль положения и угловых отклонений.
- Измерение сложных 3D-поверхностей.
- Интеграция в автоматизированные измерительные циклы.
Применение
Щуп используется на станках с ЧПУ:
- Обрабатывающие центры.
- 3-, 4- и 5-осевые станки.
- Серийное и единичное производство.
- Контроль сложных геометрий и поверхностей.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Радиоволновой контактный щуп |
| Частота передачи | 2.4–2.4835 ГГц |
| Дальность связи | до 18 м |
| Тип связи | Двусторонняя |
| Повторяемость | до 1 мкм (2σ) |
| Направления измерения | ±X, ±Y, −Z |
| Макс. отклонение стилуса | XY ±12.5°, Z −6 мм |
| Усилие срабатывания | XY 0.3–1.4 Н; Z 2.5–12.5 Н |
| Рекомендуемая подача | до 2000 мм/мин |
| Питание | 2× батареи 3.6 В (½ AA) |
| Степень защиты | IP68 |
| Рабочая температура | +10...+50 °C |
| Температура хранения | −20...+70 °C |
| Материал корпуса | Нержавеющая сталь, POM |
Важно!
- Работает в составе радиосистем Hexagon (например, с приемником RC-R-100).
- Поддерживает различные измерительные модули (включая высокоточный HPP).
- Может использоваться как измерительный щуп и как система наладки инструмента.
- Требует калибровки при смене стилуса и конфигурации.
