СКБ ИС ЛИР-7М: линейный преобразователь — характеристики, подключение, подбор
Точность позиционирования оси станка с ЧПУ напрямую зависит от датчика обратной связи по перемещению. На российском оборудовании и на модернизированных станках эту роль часто выполняет линейный преобразователь ЛИР-7М производства СКБ ИС (Специальное конструкторское бюро измерительных систем, г. Санкт-Петербург). Это фотоэлектрический датчик линейных перемещений, который формирует сигнал обратной связи для устройства ЧПУ (числового программного управления). В статье разберём принцип его работы, ключевые характеристики, варианты подключения и типичные вопросы, возникающие при подборе и замене.
- Назначение и принцип работы ЛИР-7М
- Конструкция преобразователя
- Технические характеристики
- Выходные сигналы и преобразователи интерфейса
- Сравнение с аналогами других серий
- Монтаж и требования к эксплуатации
- Типичные неисправности и диагностика
Назначение и принцип работы ЛИР-7М
ЛИР-7М — это линейный энкодер, то есть датчик, который преобразует механическое перемещение подвижного узла станка (стола, суппорта, каретки) в электрический сигнал, понятный устройству ЧПУ или устройству цифровой индикации (УЦИ). В отличие от датчика углового перемещения на валу ходового винта, линейный преобразователь измеряет положение напрямую вдоль оси, что исключает погрешность от люфта шарико-винтовой передачи (ШВП) и износа механической передачи.
Принцип действия основан на считывании оптического растра: неподвижная стеклянная или металлическая шкала с нанесёнными штрихами перемещается относительно считывающей головки, а фотоприёмник регистрирует изменение интенсивности света, проходящего через штрихи. Электроника головки формирует из этого сигнала последовательность импульсов, пропорциональную пройденному пути. Подробнее о принципе действия таких устройств можно почитать в материале про линейные энкодеры.
Конструкция преобразователя
ЛИР-7М относится к серии закрытых (защищённых от стружки, СОЖ и пыли) линейных преобразователей СКБ ИС. Основные конструктивные элементы:
- измерительная шкала с растром — задаёт разрешающую способность датчика;
- подвижный измерительный блок (каретка со считывающей головкой), соединённый со шкалой через уплотнительный паз защитного корпуса;
- гибкий кабельный вывод с разъёмом для подключения к плате согласования или напрямую к устройству ЧПУ (в зависимости от исполнения);
- крепёжные элементы и юстировочные пластины для установки на направляющие станка.
Полное описание паспортных данных и габаритных чертежей приведено в справочном материале о датчике ЛИР-7М — рекомендуем свериться с ним перед заказом, поскольку у серии есть несколько исполнений по длине и типу выходного сигнала.
Технические характеристики
Ниже — обобщённые параметры, характерные для линейных преобразователей серии ЛИР закрытого типа. Точные значения для конкретного исполнения ЛИР-7М уточняйте в паспорте изделия или у менеджера по подбору.
| Параметр | Типовое значение для серии ЛИР |
|---|---|
| Принцип измерения | фотоэлектрический, оптический растр |
| Диапазон измерения | от десятков мм до нескольких метров (зависит от исполнения) |
| Дискретность (разрешение) | единицы микрометров, уточняется по маркировке |
| Выходной сигнал | квадратурный TTL/RS422, синусоидальный 1 Vpp — по заказу |
| Напряжение питания | 5 В или 5–24 В в зависимости от электроники |
| Степень защиты корпуса | от пыли и СОЖ, закрытый корпус с уплотнением паза |
| Допустимая скорость перемещения | уточняется по паспорту, ограничена частотой съёма растра |
При заказе важно указывать не только модель, но и полную маркировку с длиной измерения и типом выхода — иначе есть риск получить датчик, электрически несовместимый с существующей стойкой ЧПУ. Общий обзор линейки таких изделий смотрите в материале линейные датчики СКБ ИС, а логику подбора конкретной модели — в статье как подобрать модель ЛИР.

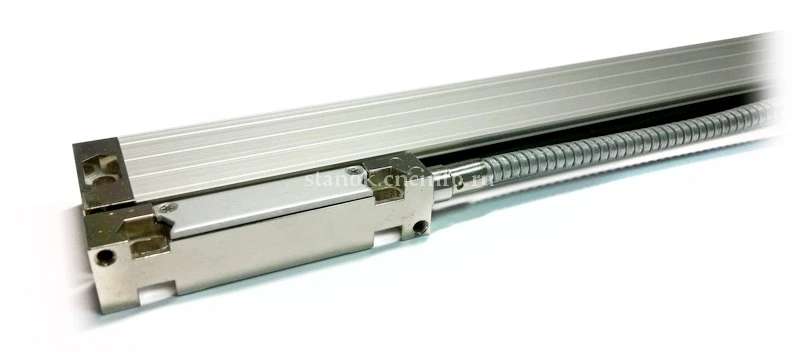

Закрытый фотоэлектрический преобразователь для обратной связи по положению оси станка, замена или установка при модернизации ЧПУ.
Выходные сигналы и преобразователи интерфейса
Сам по себе ЛИР-7М формирует базовый квадратурный сигнал, но многие стойки ЧПУ и УЦИ (устройства цифровой индикации) требуют согласования по уровню, интерполяции или преобразования интерфейса. Для этого в линейке СКБ ИС предусмотрены отдельные модули:
- преобразователь сигналов повышает разрешение за счёт электронной интерполяции исходного растрового сигнала;
- преобразователь интерфейсов адаптирует выход датчика под конкретную шину устройства ЧПУ (например, для стоек с несовместимым протоколом);
- плата интерфейса устанавливается непосредственно в системный блок УЦИ или стойки и обеспечивает приём сигнала от нескольких осей одновременно.
Согласует и интерполирует сигнал линейного датчика перед подачей на вход стойки ЧПУ, применяется в паре с ЛИР-7М при нехватке разрешения.

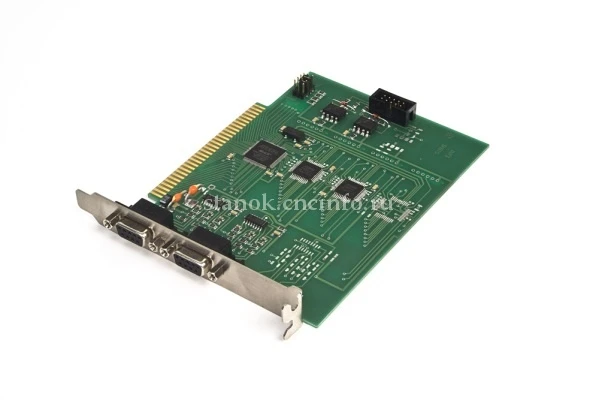

Плата приёма сигналов от линейных датчиков, устанавливается в стойку ЧПУ или УЦИ для одновременного опроса нескольких осей.
Сравнение с аналогами других серий
ЛИР-7М — не единственный вариант линейного преобразователя для станка. На рынке представлены закрытые линейки Heidenhain, Fagor и другие модели самой СКБ ИС. Ключевые отличия — в конструктиве, разрешении и совместимости с существующей электроникой ЧПУ.
| Критерий | ЛИР-7М (СКБ ИС) | Линейки Heidenhain | Линейки Fagor |
|---|---|---|---|
| Совместимость с советскими и российскими стойками | высокая, штатное решение | требует адаптации интерфейса | требует адаптации интерфейса |
| Доступность ЗИП на российском рынке | выше | ограничена поставками | ограничена поставками |
| Типовое применение | модернизация станков, УЦИ | высокоточные обрабатывающие центры | токарные и фрезерные станки среднего класса |
Если станок изначально комплектовался иностранной измерительной системой, замена «один в один» на ЛИР-7М не всегда возможна из-за разницы в разъёмах и протоколе — тогда потребуется преобразователь интерфейса или пересмотр логики привязки в параметрах ЧПУ.
Монтаж и требования к эксплуатации
При установке линейного преобразователя важно соблюдать несколько правил, общих для всей серии ЛИР:
- шкала и считывающая головка должны быть выставлены строго параллельно направлению перемещения — перекос ведёт к ложным импульсам и ошибкам счёта;
- зазор между защитным кожухом и подвижными частями станка не должен допускать попадания стружки в паз уплотнения;
- кабель прокладывается без резких перегибов, отдельно от силовых линий, чтобы исключить наводки на слаботочный сигнал датчика;
- после монтажа выполняется контрольный прогон оси на полный ход с проверкой стабильности счёта в обе стороны движения.
Для крепления и линейного перемещения самого измерительного узла на некоторых станках применяются дополнительные механические элементы, например линейный актуатор — его состояние также стоит проверить при плановом обслуживании оси, поскольку люфт в приводе исказит показания датчика независимо от его исправности.
Типичные неисправности и диагностика
Большинство отказов линейных преобразователей связано не с самой оптической парой, а с внешними факторами:
- загрязнение шкалы или считывающей головки СОЖ и стружкой — приводит к пропуску импульсов или полной потере сигнала;
- механическое повреждение защитного корпуса при столкновении с оснасткой;
- обрыв или повреждение изоляции кабеля в местах перегиба — проявляется как случайные сбои счёта;
- несоответствие уровня выходного сигнала входу платы согласования — характерно при замене на аналог другого исполнения.
Общие подходы к поиску причины подобных сбоев описаны в материале ошибки чтения энкодера: загрязнение, зазоры и другие причины — методика применима и к линейным преобразователям СКБ ИС.
FAQ: частые вопросы
Чем ЛИР-7М отличается от датчиков угловых перемещений на валу двигателя?
ЛИР-7М измеряет перемещение непосредственно рабочего органа станка вдоль оси, а не поворот вала привода. Это исключает погрешность от люфта и износа ШВП, которая всегда присутствует при измерении по валу.
Можно ли заменить ЛИР-7М на датчик другого производителя без переделки электроники?
Только если новый датчик совпадает по типу выходного сигнала, уровню и разъёму. В большинстве случаев потребуется преобразователь интерфейса или замена платы согласования в стойке ЧПУ.
Как понять, что причина сбоя позиционирования — именно в датчике, а не в приводе?
Нужно проверить стабильность счётных импульсов на контрольном прогоне оси и осмотреть шкалу и головку на загрязнение или механическое повреждение. Если импульсы пропадают именно в определённых точках хода — вероятнее всего, дело в датчике или его монтаже.
Нужна ли дополнительная плата для подключения ЛИР-7М к устройству ЧПУ?
Зависит от исполнения датчика и входа стойки. Часто требуется преобразователь сигналов для интерполяции разрешения или плата интерфейса для согласования протокола.
Как часто нужно обслуживать линейный преобразователь в процессе эксплуатации?
Регулярной замены датчик не требует, но при плановом ТО стоит проверять чистоту защитного паза, целостность кабеля и параллельность установки шкалы направлению движения.
Заключение
ЛИР-7М остаётся востребованным решением для обратной связи по положению на станках, где требуется совместимость с отечественными и адаптированными системами ЧПУ, а также для проектов модернизации, где важна доступность запчастей. При подборе критично точно определить исполнение по длине измерения, типу выходного сигнала и разъёму — иначе датчик не встанет в существующую электронную схему станка.
Если вы не уверены, какая именно модификация ЛИР-7М установлена на вашем станке, или нужна помощь с подбором сопутствующей платы согласования, обратитесь к специалистам ООО «Эффективное производство» — поможем подобрать точный аналог и проконсультируем по монтажу.
